PROTECTION
과전류가 본업입니다
WHERE IT SITS
차단기에 연결됩니다
메인 차단기(MCCB)에서 전원이 오고, 마그네트 접촉기(MC)가 모터를 돌립니다. OPR은 모터로 가는 전류를 읽습니다.
이상이 잡혀도 OPR이 직접 전류를 끊지는 않습니다. MC에 신호를 보내서 MC를 떨어뜨립니다. 그래서 MC 용량이 바뀌어도 OPR은 쓰던 걸 그대로 씁니다.
차단기를 대신하는 물건이 아닙니다. 차단기와 연결하여 모터를 지키는 물건입니다.
SPECIFICATIONS
전체 모델 사양
| 모델 | 구 품번 | 결선 | 주 기능 | 전류 설정 (A) | 조작 전원 (V) | 시간 설정 (S) | 자료 |
|---|
표를 옆으로 밀면 나머지 항목이 나옵니다.
동작특성 정한시복귀 수동 / 자동설치나사 또는 DIN레일 35 mm
사용온도 -30~60 ℃전류설정 ±10 %조작전원 ±10 % 50/60 Hz
지락감도 ZCT 200 : 1.5 mA
Made In KOREA

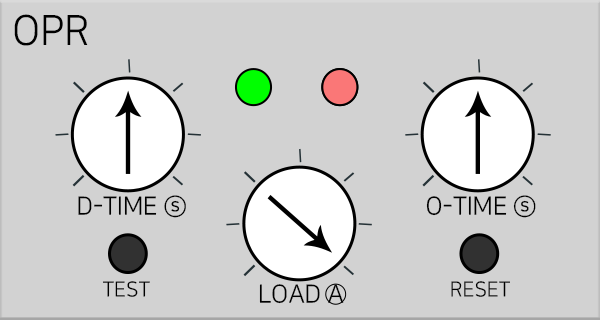

THE UNIT
다이얼로 쉽게 설정합니다
LOAD (A)정격 전류. 모터 명판 전류에 맞춥니다. 여기를 넘으면 감지하기 시작합니다.
O-TIME (S)이 설정 시간동안 지속해서 과전류가 들어오면 트립합니다.
D-TIME (S)기동 지연. 모터가 도는 순간의 큰 전류를 아예 무시하는 시간입니다.
TEST / RESET설정시간동안 눌러서 동작을 확인하고, 눌러서 복귀시킵니다.
표시등 세 개가 상태를 말합니다
녹색운전 중입니다. 정상입니다.
주황감지했습니다. 설정값을 넘었습니다.
적색트립. MC를 떨어뜨렸습니다.
CONTACT
연락주세요
설비 내용이나 쓰시던 모델만 말씀해 주시면 맞는 걸 찾아 드립니다. 한 개도 주문 가능합니다.
